دیوارها در سازه، ساکت و بیادعا به نظر میرسند؛ اما در لحظه بحران، یکی از پرریسکترین اجزای ساختماناند. بخش قابلتوجهی از خسارات زلزلهها نه از شکست سازه، بلکه از ریزش یا ترکخوردگی دیوارهای غیرسازهای ناشی میشود. همین واقعیت، نگاه مهندسان را در سالهای اخیر تغییر داده و مفهوم وال پست را از یک جزء فرعی به یک الزام فنی تبدیل کرده است.
روشهای سنتی مهار دیوار، سالها بدون تغییر اجرا شدند؛ روشهایی که بیشتر بر صلبسازی تکیه داشتند تا کنترل رفتار واقعی دیوار. نتیجه؟ ترکهای ممتد، انتقال نامطلوب نیرو و هزینههای تعمیر پس از بهرهبرداری. در پاسخ به همین چالشها، وال پست جدید یا ناودانی منقطع بهعنوان راهکاری منعطفتر و مهندسیشدهتر معرفی شد.
در این مقاله، بهطور دقیق و کاربردی بررسی میکنیم که وال پست جدید چیست، چه تفاوتی با روشهای قدیمی دارد و چرا امروز به یکی از انتخابهای هوشمندانه در اجرای دیوارهای غیرسازهای تبدیل شده است. اگر میخواهید تصویر روشنی از این سیستم داشته باشید، تا انتها با ما همراه باشید.
وال پست چیست و چه نقشی در ایمنی سازه دارد؟
دیوارهای داخلی و پیرامونی، برخلاف ستون و تیر، عضو باربر سازه محسوب نمیشوند؛ اما همین دیوارهای بهظاهر ساده، هنگام زلزله میتوانند به منبع خطر جدی تبدیل شوند. وال پست با هدف مهار این دیوارها و کنترل رفتار آنها طراحی شده است.
وال پست در واقع واسطهای است میان دیوار و اسکلت سازه. این عضو اجازه میدهد دیوار در برابر نیروهای جانبی پایدار بماند، بدون آنکه بار اضافی یا تمرکز تنش خطرناک به سازه منتقل شود. نقش اصلی وال پست ناودانی منقطع، جلوگیری از واژگونی، ترکخوردگی شدید و ریزش دیوار در هنگام زلزله یا تغییرشکلهای سازهای است.
در آییننامههای بینالمللی، خسارات غیرسازهای سهم بالایی از هزینههای پس از زلزله را به خود اختصاص میدهد. به همین دلیل، نگاه جدید مهندسی بر مهار هوشمند دیوارها متمرکز شده و وال پست به یکی از اجزای کلیدی این رویکرد تبدیل شده است.
چرا وال پستهای سنتی دیگر کافی نیستند؟
سالها اجرای وال پست بهمعنای یک عضو فلزی سرتاسری بود که دیوار را کاملاً به سازه قفل میکرد. این روش در ظاهر ایمن به نظر میرسید، اما در عمل، مشکلات جدی ایجاد میکرد. اولین مسئله، صلبسازی بیشازحد بود. وقتی دیوار اجازه حرکت نسبی نداشته باشد، نیروهای جانبی مستقیماً به آن منتقل میشوند. این شرایط، ترکهای عمیق و شکست موضعی را اجتنابناپذیر میکند. از سوی دیگر، افزایش وزن مرده و دشواری اجرا نیز به این مشکلات اضافه میشد.
برای درک بهتر این مسئله، لازم است نگاهی به تجربههای واقعی بیندازیم.
تجربه شکست دیوارهای غیرسازهای در زلزلهها
بررسی گزارشهای زلزلههای اخیر جهان نشان میدهد که بخش زیادی از خسارات مالی مربوط به ریزش دیوارهای داخلی بوده است. حتی در ساختمانهایی که اسکلت سالم مانده، دیوارها بهدلیل مهار نادرست دچار آسیب جدی شدهاند. این تجربهها به مهندسان ثابت کرد که صلبسازی، همیشه راهحل نیست؛ گاهی انعطاف، ایمنتر عمل میکند.
وال پست منقطع یا ناودانی منقطع چیست؟
پاسخ مهندسی به چالشهای روشهای قدیمی، در قالب وال پست منقطع ارائه شد. این سیستم، بهجای یک عضو سرتاسری، از قطعات جدا از هم استفاده میکند تا رفتار دیوار کنترلشدهتر باشد. در ناودانی منقطع، اتصال دیوار به سازه بهصورت نقطهای و برنامهریزیشده انجام میشود. این طراحی اجازه میدهد دیوار در محدودهای مشخص حرکت کند، بدون آنکه پایداری آن به خطر بیفتد. نتیجه، کاهش تمرکز تنش و افزایش دوام دیوار در شرایط لرزهای است.
برای روشنتر شدن تفاوت، مقایسه مستقیم این دو رویکرد کمککننده است.
تفاوت وال پست منقطع با وال پست یکپارچه
در وال پست یکپارچه، دیوار و سازه بهطور صلب به هم متصل میشوند. در مقابل، وال پست منقطع، اتصال کنترلشده و انعطافپذیر ایجاد میکند. این تفاوت ساده، تأثیر بزرگی بر رفتار دیوار دارد. کاهش ترک، سهولت اجرا و هماهنگی بهتر با تغییرشکل سازه، از نتایج این رویکرد جدید است.

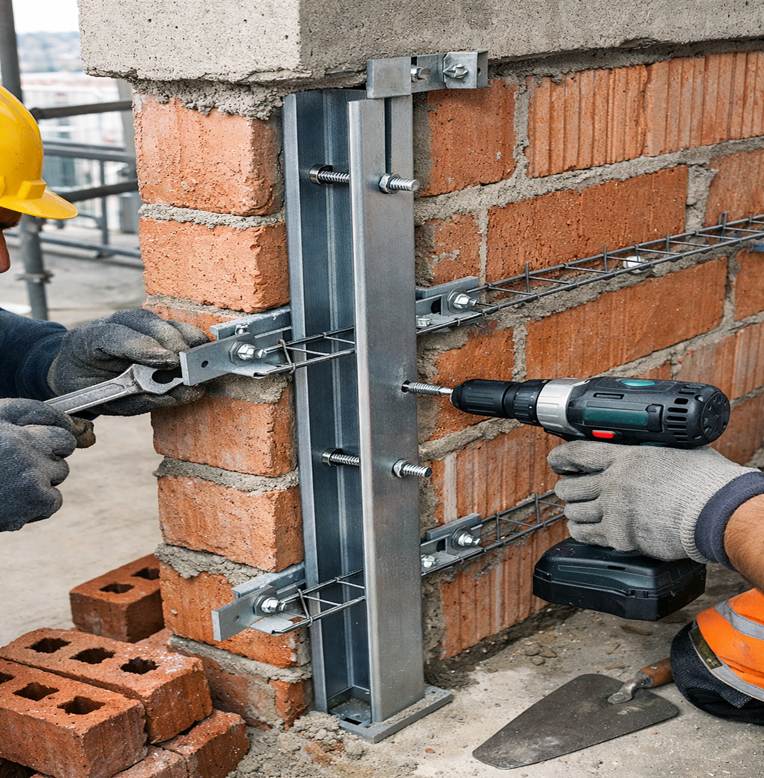

اجزای تشکیلدهنده وال پست جدید
وال پست جدید یک قطعه واحد نیست؛ بلکه سیستمی از اجزا است که کنار هم عملکرد مطلوب را ایجاد میکنند. شناخت این اجزا، برای اجرای درست و تصمیمگیری فنی ضروری است. هرکدام از اجزای این سیستم، نقش مشخصی دارند و حذف یا اجرای نادرست آنها میتواند کل عملکرد را تحتتأثیر قرار دهد.

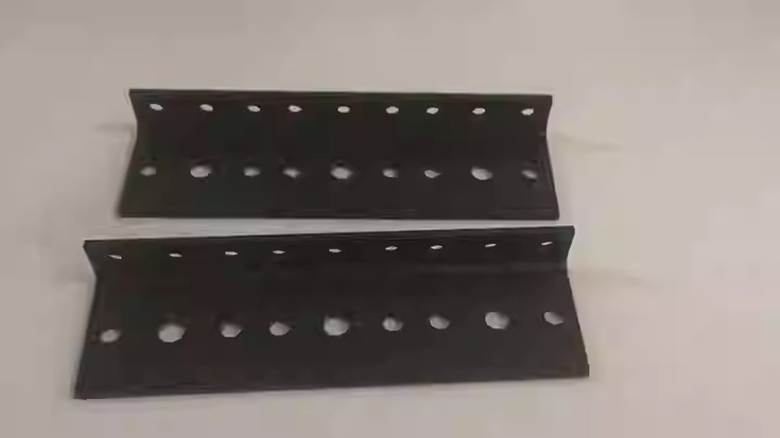

ناودانی منقطع و نقش آن در مهار دیوار
ناودانی منقطع بهعنوان عضو اصلی، محل اتصال دیوار به سازه را مشخص میکند. این ناودانیها در فواصل حسابشده نصب میشوند و اجازه حرکت محدود دیوار را فراهم میکنند. جانمایی درست آنها، کلید عملکرد صحیح سیستم است.
وادار میانی و وادار انتهایی چه وظیفهای دارند؟
وادار میانی برای کنترل طول آزاد دیوار به کار میرود و از کمانش موضعی جلوگیری میکند. در مقابل، وادار انتهایی دیوار را در ابتدا و انتها مهار میکند تا پایداری کلی حفظ شود. انتخاب محل درست این وادارها، مستقیماً بر ایمنی دیوار اثر میگذارد.
نقش میلگرد بستر در کنار وال پست
میلگرد بستر مکمل وال پست است، نه جایگزین آن. این عضو با توزیع تنش در دیوار، از ایجاد ترکهای افقی جلوگیری میکند و رفتار دیوار را یکنواختتر میسازد. ترکیب میلگرد بستر با وال پست منقطع، یکی از نقاط قوت سیستمهای جدید است.

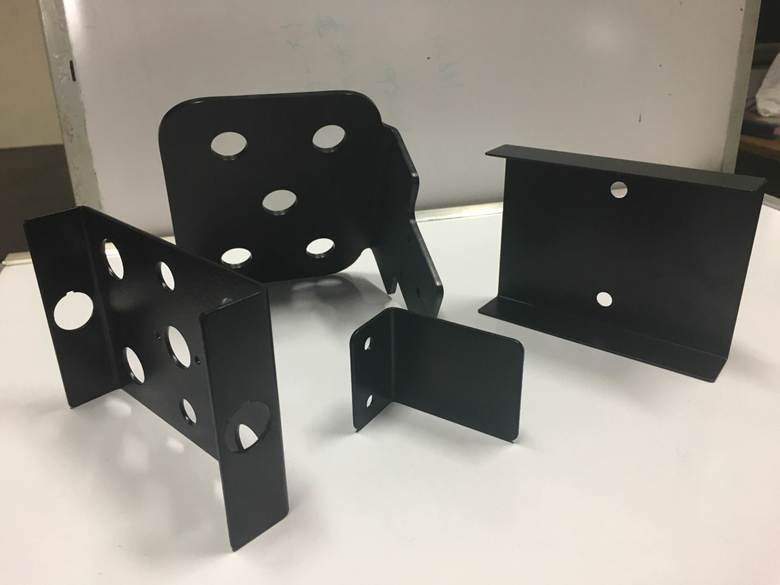

قلاب و گیره؛ جزئیات کوچک اما حیاتی
در نگاه اول، قلاب و گیره جزئیات کماهمیت به نظر میرسند. اما همین قطعات کوچک، نقش حیاتی در انتقال درست نیرو دارند. اجرای غیراصولی آنها نیز میتواند تمام مزایای وال پست جدید را از بین ببرد. انتخاب نوع مناسب قلاب و گیره و نصب دقیق آنها، مانع از انتقال تنشهای ناخواسته به دیوار میشود. همین دقت اجرایی است که تفاوت یک سیستم ایمن را با یک اجرای پرریسک رقم میزند.
مزایای فنی و اجرایی وال پست منقطع
وال پست منقطع پاسخی مهندسی به رفتار واقعی دیوار در سازه است؛ سیستمی که بهجای مقابله خشک با نیروها، آنها را مدیریت میکند. همین رویکرد باعث میشود هم ایمنی افزایش پیدا کند و هم هزینههای پنهان پروژه کاهش یابد.
· کاهش تمرکز تنش و ترکخوردگی در دیوارهای غیرسازهای
· بهبود عملکرد دیوار در برابر نیروهای جانبی و زلزله
· کاهش هزینههای ترمیم و نگهداری پس از بهرهبرداری
· سرعت اجرای بالاتر نسبت به وال پستهای یکپارچه
· هماهنگی بهتر با جزئیات معماری و تأسیسات ساختمان
مقایسه وال پست جدید با روشهای قدیمی مهار دیوار
انتخاب بین وال پست سنتی و وال پست منقطع، در واقع انتخاب بین صلبسازی و کنترل هوشمند رفتار دیوار است. تفاوت این دو رویکرد، هم در عملکرد لرزهای دیده میشود و هم در هزینهها و دوام بلندمدت ساختمان.
| معیار مقایسه | وال پست سنتی (یکپارچه) | وال پست منقطع (جدید) |
| نوع اتصال دیوار به سازه | صلب و سرتاسری | کنترلشده و انعطافپذیر |
| رفتار در زلزله | تمرکز تنش و ترکخوردگی | توزیع تنش و کاهش آسیب |
| وزن سیستم | بالاتر | کمتر |
| احتمال ترک دیوار | زیاد | کم |
| سرعت اجرا | متوسط | بالاتر |
| هزینه تعمیرات پس از بهرهبرداری | بالا | پایینتر |
| تطابق با رویکردهای نوین مهندسی | محدود | بالا |
اشتباهات رایج در اجرای وال پست منقطع
حتی دقیقترین راهکارهای مهندسی هم بدون اجرای درست نتیجه نمیدهند. وال پست جدید نیز از این قاعده مستثنا نیست و خطاهای اجرایی میتوانند تمام مزایای فنی آن را بیاثر کنند.
نصب نادرست ناودانی منقطع، بیتوجهی به نقش میلگرد بستر یا ایجاد اتصال صلب بهجای اتصال کنترلشده، از خطاهایی هستند که رفتار دیوار را بهطور جدی مختل میکنند. شناخت این اشتباهات، راهی ساده اما مؤثر برای جلوگیری از آسیبهای پرهزینه در مرحله بهرهبرداری است.

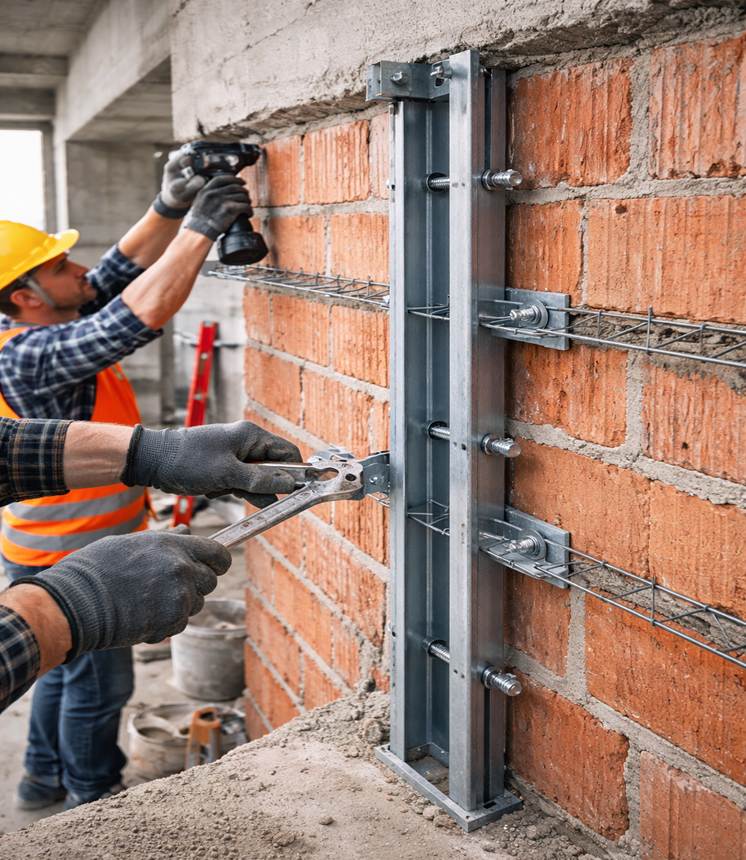

چکلیست اجرای درست وال پست منقطع در کارگاه
اجرای وال پست منقطع، بیش از آنکه به نوع متریال وابسته باشد، به دقت در مراحل اجرا وابسته است. بسیاری از مشکلاتی که پس از تحویل پروژه دیده میشوند، ریشه در بیتوجهی به همین جزئیات ساده اما تعیینکننده دارند. داشتن یک چکلیست مشخص، ریسک خطاهای رایج را بهطور قابلتوجهی کاهش میدهد.
چکلیست قبل از اجرا
در این مرحله، آمادهسازی صحیح نقش تعیینکننده دارد.کنترل تراز و شاقول دیوار، بررسی محل دقیق وادار انتهایی و وادار میانی و تطبیق آن با نقشههای اجرایی باید پیش از هر اقدامی انجام شود. همچنین نوع اتصال پیشبینیشده باید بهوضوح مشخص باشد تا از اجرای اتصال صلب ناخواسته جلوگیری شود.
چکلیست حین اجرا
در زمان اجرا، دقت به جزئیات اهمیت بیشتری پیدا میکند. نصب ناودانی منقطع باید بهگونهای باشد که امکان حرکت کنترلشده دیوار حفظ شود. همراستایی قلاب و گیره با محور دیوار و اجرای صحیح میلگرد بستر در رجهای مشخص، از مواردی است که نباید نادیده گرفته شود.
چکلیست بعد از اجرا
پس از پایان کار، کنترل نهایی ضروری است. بررسی چشمی برای اطمینان از نبود گیر مکانیکی، تماس صلب یا لقی غیرمجاز انجام میشود. این مرحله ساده، میتواند از بروز ترکها و هزینههای تعمیر در آینده جلوگیری کند.
فاصلهگذاری و جانمایی؛ چرا عددها مهمتر از جنس فلز هستند؟
در اجرای وال پست منقطع، اگرچه انتخاب نوع مقطع فلزی اهمیت دارد، اما آنچه بیش از هر چیز عملکرد سیستم را تعیین میکند، فاصلهگذاری و جانمایی صحیح اجزا است؛ حتی بهترین متریال هم وقتی در جای نادرست قرار بگیرد، نمیتواند رفتار مطلوبی ایجاد کند.
فاصله زیاد بین وادارها طول آزاد دیوار را افزایش میدهد و ریسک کمانش و ترکخوردگی را بالا میبرد، در حالیکه فاصلهگذاری بیشازحد کم هزینه اجرا را افزایش میدهد و گاهی رفتار سازهای نامطلوب به همراه دارد. جانمایی وادار میانی باید متناسب با ارتفاع دیوار، طول دهانه و نوع مصالح انجام شود، زیرا در دیوارهای بلند این عضو نقش ترمز کمانش را ایفا میکند. درنهایت، فاصلهگذاری اصولی یعنی ایجاد تعادل میان مهار و انعطاف؛ تعادلی که وال پست جدید را از یک اجرای صرفاً فلزی به یک راهکار مهندسی واقعی تبدیل میکند.
آیا وال پست جدید برای همه پروژهها مناسب است؟
در مهندسی ساختمان، هیچ راهکار ثابتی برای تمام پروژهها وجود ندارد. انتخاب والپست باید با درنظرگرفتن نوع سازه، تعداد طبقات، سیستم باربر جانبی، نوع دیوار و سطح خطر لرزهای منطقه انجام شود.
در ساختمانهای بلندمرتبه یا مناطقی با لرزهخیزی بالا، وال پست منقطع بهدلیل رفتار انعطافپذیر و کنترل بهتر تنش، عملکرد قابلاتکاتری از خود نشان میدهد.
با این حال، شرایط اجرایی، جزئیات معماری و حتی نوع مصالح مصرفی میتوانند بر انتخاب نهایی اثر بگذارند. بررسی دقیق این عوامل در مرحله طراحی، از تصمیمهای پرهزینه در مراحل بعدی جلوگیری میکند و مسیر اجرای ایمنتری پیش پای پروژه میگذارد.
سوالات متداول
در این بخش، به پرسشهای پرتکراری پاسخ میدهیم که معمولاً هنگام طراحی و اجرای والپست جدید مطرح میشوند و دانستن آنها میتواند ابهامهای اجرایی و فنی را برطرف کند.
آیا وال پست منقطع باعث لق شدن یا لرزش دیوار میشود؟
خیر. وال پست منقطع بهگونهای طراحی میشود که حرکت دیوار را کنترل کند، نه اینکه آن را آزاد رها کند. اگر فاصلهگذاری و اتصالات درست اجرا شوند، دیوار پایدار میماند و لرزش یا صدای اضافی ایجاد نمیشود.
آیا استفاده از میلگرد بستر بهتنهایی میتواند جای وال پست را بگیرد؟
میلگرد بستر نقش مکمل دارد، نه جایگزین. این المان تنشهای داخل دیوار را توزیع میکند، اما مهار جانبی دیوار و جلوگیری از واژگونی همچنان به وال پست نیاز دارد.
در دیوارهای کوتاه هم اجرای وال پست منقطع ضروری است؟
در دیوارهای کوتاه و با طول محدود، نیاز به وال پست ممکن است کمتر باشد، اما حذف آن باید براساس بررسی فنی انجام شود. شرایط لرزهای و محل قرارگیری دیوار در تصمیم نهایی نقش مهمی دارند.
تفاوت اجرای وال پست در دیوار داخلی و دیوار پیرامونی چیست؟
دیوارهای پیرامونی بهدلیل تماس با نما، باد و تغییرات دمایی، حساستر هستند و معمولاً به مهار دقیقتری نیاز دارند. در دیوارهای داخلی، تمرکز بیشتر روی طول آزاد و ارتفاع دیوار است.
آیا وال پست منقطع هزینه ساخت را بهطور محسوسی افزایش میدهد؟
در نگاه اول ممکن است هزینه اولیه کمی بیشتر باشد، اما با کاهش ترکخوردگی، دوبارهکاری و تعمیرات پس از بهرهبرداری، هزینه نهایی پروژه معمولاً کمتر میشود.
جمعبندی
در این مقاله دیدیم که مهار دیوارهای غیرسازهای دیگر یک موضوع فرعی یا صرفاً اجرایی نیست، بلکه بهطور مستقیم با ایمنی و دوام ساختمان گره خورده است. وال پست در رویکردهای جدید مهندسی، نقشی فراتر از یک اتصال ساده دارد و به بخشی از تصمیمگیریهای کلان طراحی تبدیل شده است.
وال پست جدید یا ناودانی منقطع با ایجاد تعادل میان مهار و انعطاف، ضعفهای روشهای سنتی را برطرف میکند و امکان کنترل بهتر رفتار دیوار در شرایط لرزهای را فراهم میسازد. این سیستم، علاوه بر افزایش ایمنی، هزینههای پنهان ناشی از ترک، تخریب و تعمیرات بعدی را نیز بهطور محسوسی کاهش میدهد.
اگر بهدنبال اجرای دیوارهایی ایمنتر، ماندگارتر و منطبق با استانداردهای روز هستید، بررسی دقیق وال پست منقطع در مرحله طراحی میتواند تصمیمی آیندهنگرانه باشد. برای انتخاب درست، شرایط پروژه خود را ارزیابی کنید و با دیدی فنی، جزئیات اجرایی را جدی بگیرید.
